Britisk projekt til at bygge en GAN forsyningskæde

Projektet, 'færdigpakkede strømforsyninger til PCB-indlejret Power Electronics' (P3EP), har en nominel værdi på £ 2,5 mio. Og omfatter finansiering gennem 'Driving the Electric Revolution (der) Udfordring' af britisk forskning og innovation.

Klik her for andre GAN og SIC, projekter fra denne finansieringsrunde

"P3EP-fremstillingskæden er baseret på GAN-pakker," ifølge der. "Pre-pakker har store fordele i forhold til Bare Dies, fordi de tillader produktionsprøvning, karakterisering og pålidelighedskvalifikation. Dette forbedrer udbyttet og omkostningerne. Yderligere bruger præpakker materialer med optimeret kompatibilitet med chippen og aktivere meget forenklet indlejring i system-pcb. "

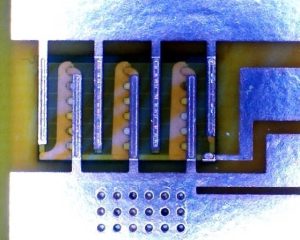

RAM PR1-indlejret dør med direkte belagt tilslutning

God termisk overførsel og reduceret parasitik er et projektmål. "Den nye teknologi til indlejring af kraftværker i PCB har vist sig at være den mest avancerede måde at nå dette mål på," siger der.

Projektpartnerne er: Cambridge GAN-enheder, RAM-innovationer, Cambridge Microelectronics (nu 'Camutronics'), sammensatte halvleder applikationer Catapult, Pulse Power and Measurement (PPM Power) og Thinking POD Innovations (TTPI).

"Selvom GAN's potentiale til at øge konverteringseffektiviteten og øge effekttætheden er universelt anerkendt, gør det praktisk for OEM'er at bruge i deres designs, viser sig stadig at være udfordrende," sagde RAM-innovations 'General Manager Nigel Salter. "P3EP handler om at etablere en robust og effektiv forsyningskæde, der vil tage GAN-enhederne udviklet af innovative halvlederleverandører ud af laboratoriet og ind i den virkelige verden."

Begyndende med færdigpakket GAN Dies, ifølge RAM, vil projektet arbejde gennem et faset program for at udvikle design- og fremstillingsprocesserne og testteknikkerne, der er nødvendige for at producere konverter-in-pakke-buildingblokke - baseret på RAMs flerlags indlejrede kraftplan ' Metodologi (højre).

"Ved at undgå brugen af ​​konventionelle pakker med trådbindinger reduceres parasitære tab dramatisk," sagde RAM. "Derudover kan der gøres betydelige forbedringer i termisk dissipation."

Ansøgninger i projektsydelserne er DC-DC-omformere til højspændings-køretøjer, kabinefordeling i passagerfly og strømsystemer til industrielle robotter.

"Automotive, Aerospace og Industrial Sectors har brug for adgang til modulbaserede løsninger, der er enkle for dem at arbejde med, og kan indarbejdes i eksisterende produktionsstrømme," sagde Ram Business Development Manager Geoff Haynes. "Disse skal være let tilgængelige i høje mængder. Gennem P33 hjælper vi med at justere sourcing af brede bandgap-strømmoduler med forventningerne til OEM'er og systemintegratorer. "

Billeder alle fra RAM-innovationer
